ON1BES Labo 2018                   SDR Antenne 50MHz - 1,5GHz

  For english version klik here

Bouw en test van een breedband actieve antenne

Antenne voor op zolder of balkon

Dit is een ontwerp op basis van een verdwenen active breedband antenne : de ARA 2000 van Dressler..
De benodigheden zijn :
- Een stuk PVC regenpijp met diameter van 8 cm en 45 cm lang.
- Een stuk koperfolie van 0,1 mm dikte en 10x60 cm.
- Een meetlat.
- Dubbelzijdig doorzichtig kleefband.
- Layout tekening van het koper segment.

1- Benodigheden	2- Het koper segment op A4blad

Klik op een foto voor grotere versie.

Teken het kopersegment op ware groote over op papier A2 formaat.
Schuin getekend, past dit juist op het blad.
Snij met een breekmesje en met behulp van een lat het kopersegment uit.

3- Het koper segment overtekenen	4- En uitsnijden

Klik op een foto voor grotere versie.

  Pak het stuk koperfolie uit, en vouw het wat plat.
  Schuif het stuk koperfolie onder het uitgesneden segment. De onderkant van de folie gelijk met de uitsnede.
- Gebruik een alcohol Stift om het gat op de koperfolie af te tekenen. Gebruik de lat.
- Grbruik een schaar om het folie segment uit te knippen op de rode lijn.

5- De Koperfolie	6- Achter de uitsnede schuiven

Klik op een foto voor grotere versie.
Schuif de koperfolie achter het uitgesneden gat (zie Fig. 6).
Teken met de stift de omtrek van het gat op de koperfolie (zie Fig. 7)
Doe hetzelfde met het ontbrekende stukje uiterst rechts.
Knip met de schaar de koperfolie uit op de rode lijn.
Doe hetzelfde met het kleine stukje rechts (zie Fig. 8)

7- Het gat overtekenen op de folie	8- De folie uitknippen + een extra stuk rechts

Klik op een foto voor grotere versie.
Wikkel de papier uitsnede rond de buis, en plak ze voorlopig vast met kleefband (zie Fig. 9).
Teken de omtrek van het opgerolde papier af op de buis (zie Fig. 10)

9- De papier uitsnede rond de buis wikkelen - plakken	10- Kontour van de uitsnede aftekenen

Klik op een foto voor grotere versie.
Verwijder nu de papier wikkel rond de buis (zie Fig.11)
Breng dubbelzijdig kleefband aan op de rol binnen de aftekening van de rode lijnen.
Wikkel en plak nu de koperfolie op de kleefband tussen de rode lijnen en span de folie goed aan.
Het resultaat ziet u in Fig. 12 .

11- Papier uitsnede losmaken	12- Koperfolie op de buis wikkelen- plakken

Klik op een foto voor grotere versie.
Zit u er een halve cm naast, is dat geen probleem (zie Fig. 12)

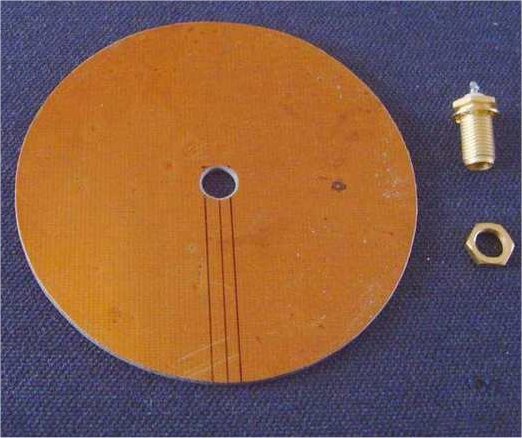

Maak volgens Fig. 14 van dubbelzijdig printplaat een schijf van 8 cm diameter.
Of maak de schijf iets kleiner zodat ze net IN de buis past, zoals op Fig 17.
Maak of boor in het midden een gat waar een SMA chassis connector in past (zie Fig. 14)
Teken op de print 2 lijnen van het gat naar de buiten-rand, die straks een printspoor zullen vormen (zie Fig. 14)

13- Resultaat gewikkelde buis	14- Ronde koperschijf maken

Klik op een foto voor grotere versie.
De SMA connector kan al gemonteerd en vast geschroefd worden (zie Fig. 15)
Maak of frees met een Dremel machientje een rechthoek op de rode lijnen ,
maar niet tot aan het midden-gat . Blijf ongeveer 8 mm van het gat vandaan (zie Fig. 16).
Frees een dwarse groef, aan de kant van het gat, zodat de print-baan nergens aan massa raakt (zie Fig. 16)

15- De SMA connector monteren	16- Aansluitstrip solderen

Klik op een foto voor grotere versie.
Soldeer de midden pen van de SMA met een draadje aan de gemaakte print-baan.
Kijk hiervoor in detail naar Fig. 17.
Soldeer de koperfolie met een klein extra stukje folie aan het begin van de printbaan.
Kijk hiervoor in detail naar Fig. 17 en 18.

17- Detail aansluitstrip	18- Aansluitstrip aan koper spiraal

Klik op een foto voor grotere versie.
Je kan nu de schijf verwijderen uit, of van de buis.
De antenne kan nu in princiepe getest worden ZONDER een LNA versterker.
Indien u wel een LNA heeft, kan deze nu worden aangesloten (zie Fig. 20).

19- Resultaal koperschijf in de buis	20- Aansluiten LNA

Klik op een foto voor grotere versie.
Je kan de antenne onderaan op een stuk karton rol zetten en vastkleven met papier tape.
De kabel van de LNA kan er onderuit komen door een weggeneden stukje in de kartonnen rol (zie Fig. 21)
Kijk hiervoor in detail naar Fig. 22.
De gebruikte LNA is hier een LNA4ALL , te vinden op internet -Ebay

21- Buis is verlengt met kartonnen huls	22- Doorvoer voor  LNA

Klik op een foto voor grotere versie.
De antenne kan nu getest worden met de LNA aangesloten.
Plaats deze tenminste aan een raam binnen of buiten voor de beste resultaten.
Een VNA meting is nog voorzien.

23- LNA	Print layout

Klik op een foto voor grotere versie.

Downloads:
Hier zijn nog geen downloads voorzien.

mail: on1bes Scarlet.be
